Teknik Bilgiler ve Özellikler

Talaşlı imalat, kalıpçılık, çelik konstrüksiyon ve otomotiv bakım-onarım atölyelerinde matkapla delinmiş metal parçalara el kılavuzu (tap) ile iç vida dişi çekerken veya yuvarlak lokma pafta (die) ile mil ve saplamalara dış vida dişi açarken kesici takımı kaydırmadan kavrayıp çift elle dengeli döndürme momenti uygulayan kılavuz kolları (atölye terminolojisinde ayarlı düz kılavuz kolları , cırcırlı T-tipi kılavuz kolları ve yuvarlak pafta kolları ), kılavuz kırılmalarını önleyen hassas mekanik el aletleri grubudur. Çok sert ve kırılgan olan HSS kılavuz uçlarını kurbağacık anahtarı veya pense ile tek taraftan tutarak çevirmeye çalışmak, kılavuza yanal bükülme kuvveti (moment) bindirdiği için özellikle M3–M8 arası ince kılavuzların delik içinde anında kırılmasına yol açar. İki yandan simetrik tutma koluna sahip kılavuz kolları ise kuvveti tam delik ekseninde dengeler. Makita Market olarak; kesici takım ve el aletleri uzmanlarımız Todrill, Reis Hss, Bts, Factor ve Rayno markalarının DIN 1814 standartlı ayarlı kılavuz kollarını, cırcırlı T-tipi kılavuz kollarını ve DIN 225 pafta kollarını geniş stoklarımızdan Türkiye geneli hızlı kargo avantajıyla sunuyoruz.

Tutma Mekanizması ve Diş Çapı Kapasitesine Göre Kılavuz ve Pafta Kolu Çeşitleri

Açılacak vida dişinin ölçüsüne (M1 mikro dişlerden M32–M42 ağır sanayi dişlerine kadar) ve çalışma alanının genişliğine göre kılavuz ve pafta kolları üç ana mühendislik yapısında üretilir:

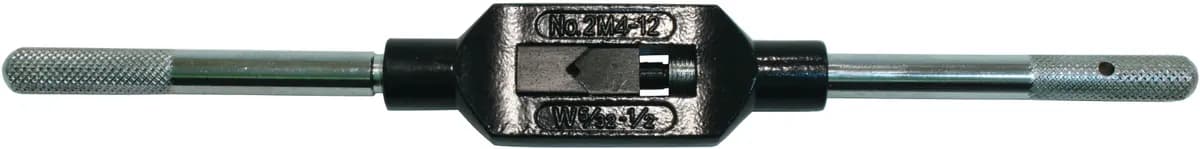

DIN 1814 Ayarlı Düz Kılavuz Kolları (No: 1 – No: 5 / M1 – M42)

Orta gövde içinde yer alan sertleştirilmiş V-kanallı sabit ve hareketli çelik çenelerin, tırtıklı kollardan birinin döndürülmesiyle sıkılıp gevşetildiği klasik çift kollu kılavuz tutuculardır. Kılavuzların arka kare şaftlarını (ve aynı zamanda raybalar ile ters kılavuz/hasarlı vida sökücülerin kare başlarını) dört noktadan boşluksuz kilitler. Todrill, Reis Hss, Bts ve Factor ürün gamında kılavuz çapına göre standart numaralandırma şöyledir:

No: 1 ve No: 1.5 Kılavuz Kolları (M1 – M10 / M1 – M12): Hassas mekanik, pano ve kalıp işlerinde kullanılan 180 mm – 200 mm boyundaki kompakt kollardır.

No: 2 ve No: 3 Kılavuz Kolları (M4 – M12 / M5 – M20): Genel makine imalatı ve oto servislerde en sık kullanılan M6, M8, M10, M12 ve M16 kılavuzlar için ideal kaldıraç boyuna (250 mm – 380 mm) sahip standart atölye kollarıdır.

No: 4 ve No: 5 Ağır Hizmet Kılavuz Kolları (M9 – M27 / M13 – M32+): Çelik konstrüksiyon ve iş makinesi şasilerinde büyük çaplı kılavuzları çevirmek için 500 mm – 750 mm uzunluğa sahip çelik/döküm gövdeli modellerdir.

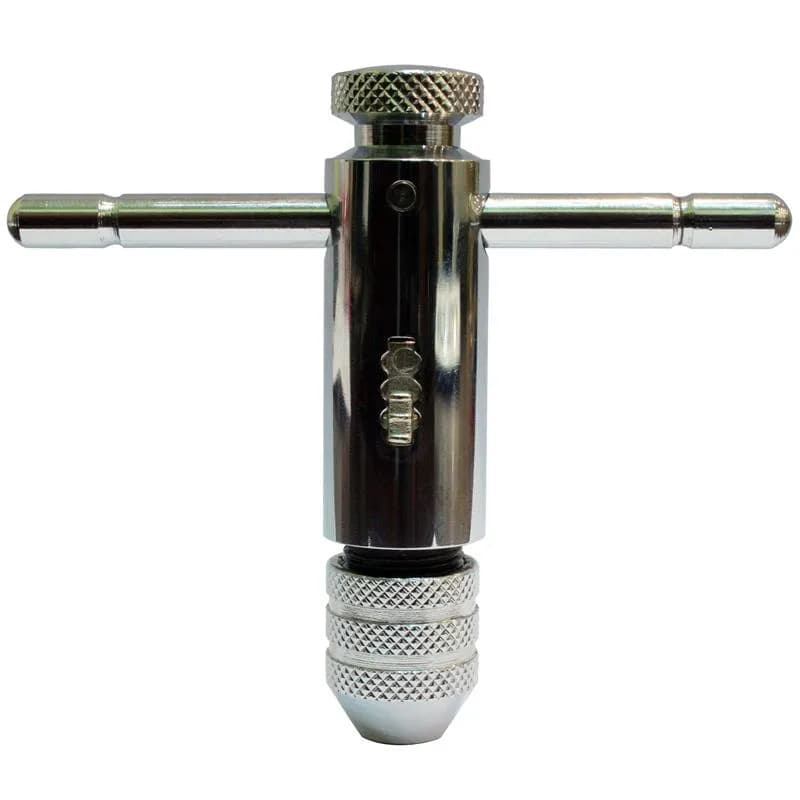

Cırcırlı (Mafsallı) T-Tipi Kılavuz Kolları (Uzun ve Kısa Gövdeli)

Motor bloğu içleri, kalıp köşeleri veya dikey duvar dipleri gibi iki kollu uzun düz kılavuz kolunun 360 derece tam tur dönemeyeceği dar alanlar için geliştirilmiş mandallı (ratchet) tutuculardır. M3 – M8 ve M5 – M12 kapasite aralıklarında, kısa ve uzun kovanlı olarak üretilen cırcırlı T-kılavuz kolları; gövde üzerindeki yön seçici mandal sayesinde kolu yerinden hiç çıkarmadan sağa diş çekme, sola sökme ve sabit (kilitli) modda tek elle çalışma imkanı tanır. Üstteki T-bar kolu sağa-sola kaydırılarak engellerden kaçılabilir.

DIN 225 Yuvarlak Lokma Pafta Kolları (20x5 mm – 65x25 mm)

Silindirik çelik çubukların, saplamaların veya hasar görmüş cıvata uçlarının dış yüzeyine vida dişi açan yuvarlak lokma paftaları (round dies) içine alıp yanlarındaki 4 veya 5 adet tespit vidasıyla (setuskur) sabitleyen yuvarlak yuvalı kollardır. Kullanılacak paftanın dış çapı x kalınlığına göre 20x5 mm, 20x7 mm, 25x9 mm (M7–M9), 30x11 mm (M10–M11), 38x10 mm, 38x14 mm (M12–M14), 45x14 mm, 45x18 mm (M16–M20), 55x16 mm, 55x22 mm ve 65x25 mm standart ölçülerinde seçilir.

Kılavuz Kırmadan Diş Çekme: "Yarım Tur İleri – Çeyrek Tur Geri" ve Kesme Yağı Kuralı

El kılavuzu ve kılavuz kolu ile çalışırken kılavuzun delik içinde sıkışıp kırılmasını önleyen altın atölye kuralları şunlardır:

Doğru Matkap Ucuyla Ön Delik (Diş Dibi Çapı): M8x1.25 bir kılavuz çekilecekse delik 8 mm değil, matkap uçları ve setleri ile 6.8 mm (Metrik Çap - Diş Adımı = 8.0 - 1.25 = 6.75 -> 6.8 mm; M10x1.5 için 8.5 mm , M6x1.0 için 5.0 mm ) delinmelidir. Dar delinen delikte kılavuz kesinlikle kırılır.

90 Derece Diklik Kontrolü: İlk 2–3 diş ağızlatılırken kılavuzun parçaya tam dik girdiğinden gönyeler ile emin olunmalı ve her iki kola eşit kuvvet uygulanmalıdır.

Talaş Kırma Hareketi ve Kesme Sıvısı: Kılavuz kolu hiç durmadan sürekli ileri çevrilmez! Her yarım tur (180°) ileri kesimden sonra kol çeyrek tur (90°) geriye çevrilerek kopan metal talaşının kırılması sağlanmalı ve deliğe mutlaka kesme ve diş açma sıvıları damlatılmalıdır.

Tesisat borularına diş açma makinelerimiz için pafta makineleri, parçayı diş açarken sabitlemek için ise işkenceler ve mengeneler kategorilerimizi inceleyebilirsiniz.

Kılavuz Kolları Karşılaştırma Tablosu

Kol / Tutucu Tipi Ölçü / Numara Standardı Uyumlu Kılavuz / Pafta Aralığı Çene / Yuva Mekanizması İdeal Uygulama Alanı
Düz Ayarlı Kılavuz Kolu DIN 1814 (No:1, 1.5, 2, 3, 4, 5) M1 – M10'dan M13 – M32'ye kadar Vidalı Hareketli V-Çelik Çene Açık tezgah üstü dik ve dengeli iç diş çekme, raybalama
Cırcırlı T-Kılavuz Kolu Kısa & Uzun Tip (No:1 ve No:2) M3 – M8 (2.4–5.5mm) / M5 – M12 Sağ/Sol Cırcır + 4 Çeneli Mandren Dar motor ve kalıp içleri, tek elle seri diş yenileme
Yuvarlak Pafta Kolu DIN 225 (20x5 mm – 65x25 mm) M3'ten M36'ya Dış Diş Paftaları 4 / 5 Vidalı Çelik Çember Yuva Saplama, mil ve ezilmiş cıvatalara dış vida dişi açma
