Yiv Açma Makineleri
Endüstriyel fabrikaların, alışveriş merkezlerinin, hastanelerin, lojistik depoların ve yüksek katlı binaların yangın söndürme (sprinkler) tesisatlarında, kazan dairesi ve iklimlendirme (HVAC) ana kolon hatlarında çelik boruları kaynak yapmadan veya diş açmadan yivli kaplin (Victaulic kelepçe) sistemiyle hızla birleştirmek için boru uçlarına soğuk şekillendirme yöntemiyle dairesel kanal (oluk) açan yiv açma makineleri (mekanik tesisat terminolojisinde hidrolik boru yiv açma makineleri veya roll groover ), şantiye montaj süresini kaynaklı imalata göre %70 oranında kısaltan profesyonel elektrikli ve akülü el aletleri ve tesisat ve boru işleme ekipmanlarıdır. Pafta makineleri boru dış yüzeyinden talaş kaldırarak vida dişi açarken ve boru et kalınlığını diş dibinde inceltirken; yiv açma makineleri çelik boruyu alt tahrik mili ile üst hidrolik baskı makarası (roller) arasında döndürerek hiç talaş kaldırmadan (ezerek / soğuk haddeleme ile) standart derinlikte bir kenetlenme kanalı oluşturur. Böylece borunun et kalınlığı ve basınç dayanımı korunur, şantiyede kaynak dumanı ve yangın riski tamamen ortadan kalkar. Makita Market olarak; Fransız tesisat teknolojileri lideri Virax başta olmak üzere PROTER ve EXEN markalarının pafta makinesi uyumlu portatif yiv açma aparatlarını ve kendi motorlu ağır hizmet hidrolik yiv açma makinelerini geniş stoklarımızdan Türkiye geneli hızlı kargo avantajıyla sunuyoruz.
Tahrik Mimarisi ve Boru Çapı Kapasitesine Göre Yiv Açma Makinesi Çeşitleri
Yangın ve mekanik tesisat projelerinde işlenecek çelik boruların çap aralığına (1" branşman borularından 12" ana hidrant kolonlarına kadar) ve et kalınlığına (Schedule 10 / Schedule 40) göre yiv açma makineleri üç temel mühendislik grubunda sınıflandırılır:
Pafta Makinesine Bağlanan Portatif Hidrolik Yiv Açma Aparatları (1-1/4" – 6" / 12")
Halihazırda şantiyesinde Virax, PROTER veya EXEN tezgah tipi elektrikli pafta makinesi bulunan tesisat ekiplerinin, ikinci bir motorlu makine satın almadan pafta makinesinin dönme gücünü kullanarak yiv açmasını sağlayan kompakt hidrolik ünitelerdir. Katalogda öne çıkan Virax portatif hidrolik yiv açma makineleri; pafta makinesinin ön aynasına ve destek kollarına saniyeler içinde monte edilir. Pafta makinesi boruyu (veya yiv açma milini) sabit devirde döndürürken, operatör ünite üzerindeki entegre hidrolik el pompasını pompalayarak üst yiv makarasını boru yüzeyine bastırır ve 1-1/4" ile 6" (uygun makara setiyle 12") arasındaki çelik borularda uluslararası standartta yiv açar.

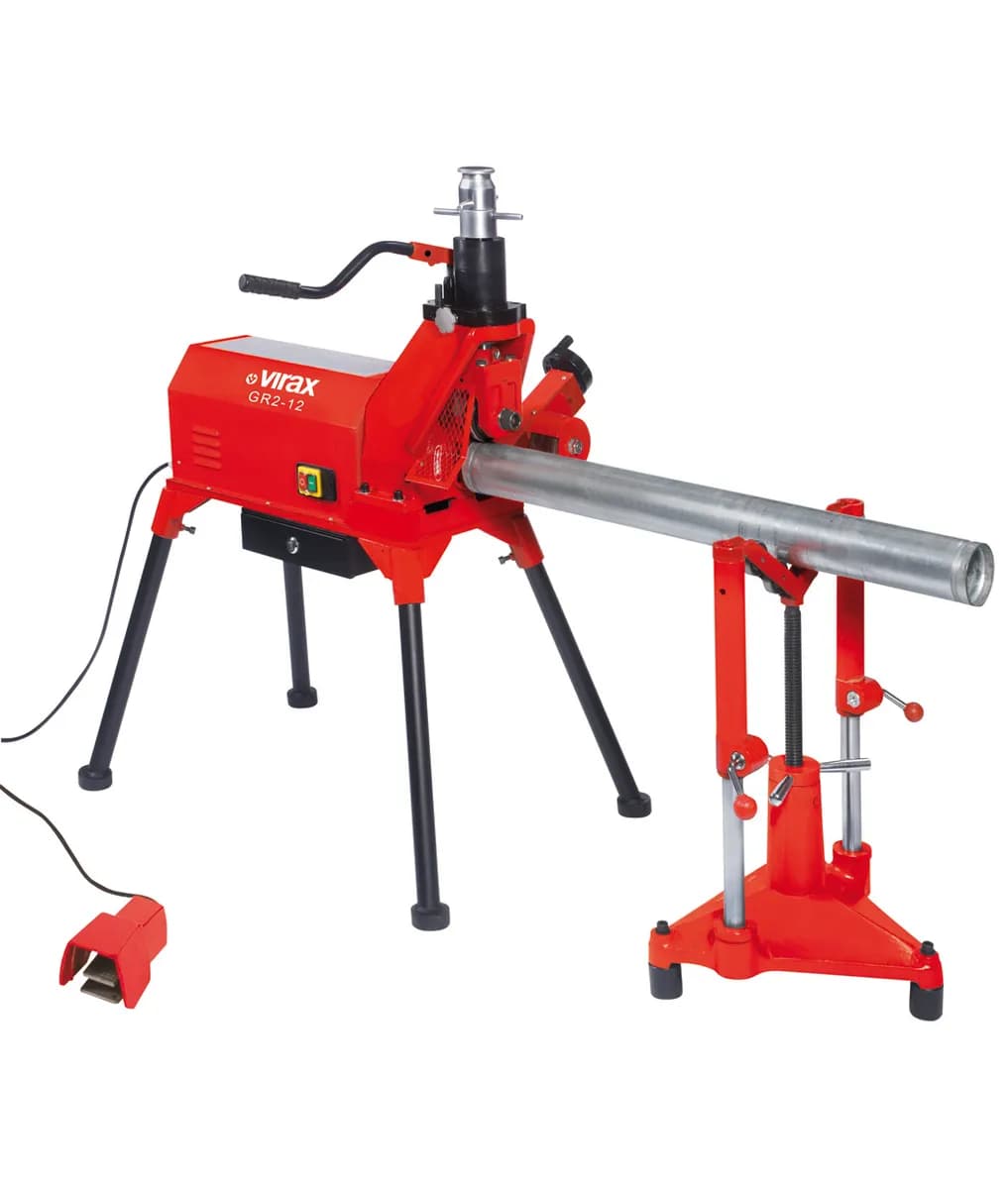

Kendinden Elektrik Motorlu ve Hidrolik Pompalı Tezgah Tipi Yiv Açma Makineleri (1" – 12")
Gün boyu yüzlerce metre yangın hattı hazırlayan büyük mekanik taahhüt şantiyeleri ve ön imalat atölyeleri için geliştirilmiş, kendi güçlü redüktörlü elektrik motoruna (750W – 1.500W) ve ayak pedallı emniyet şalterine sahip bağımsız makinelerdir. PROTER (YG6A / YG12A serisi), Virax ve EXEN elektrikli hidrolik yiv açma makineleri; 8 Ton ile 15 Ton arasında basma kuvveti üreten hidrolik silindirleri, borunun salınım yapmasını önleyen bilyalı boru taşıma sehpaları (V-stand) ve kademeli derinlik stoperi sayesinde 1" (DN25) ile 6" (DN150) veya 2" (DN50) ile 12" (DN300) arasındaki standart ve kalın etli çelik borularda 30–60 saniyede kusursuz yiv profili işler.
Yedek Yiv Açma Makaraları (Roll Setleri) ve Boru Destek Sehpaları
Farklı boru çaplarında (örneğin 1"–1.1/2", 2"–6" ve 8"–12") yiv genişliği ve radyal eğrilik değiştiği için her çap grubuna özel indüksiyonla sertleştirilmiş alaşımlı çelik alt tahrik mili (knurled drive roll) ve üst baskı makarası (groove roll) setleri ile uzun boruları teraziye alan yüksekliği ayarlanabilir makaralı boru sehpaları da bu kategoride yer alır.
Boru Ekseni Hizalaması, Derinlik Mastarı ve Güvenli Yiv Açma Kuralları
Yivli kaplin bağlantılarının test pompaları ile yapılan 16–25 Bar hidrostatik sızdırmazlık testinden tek seferde geçmesi için şu mühendislik kurallarına dikkat edilmelidir:
90 Derece Dik Kesim ve Çapak Alma: Yiv açılacak boru ucu mutlaka dik açılı kesilmiş olmalı ve boru ağzındaki iç/dış çapaklar temizlenmelidir; eğri kesilmiş bir boru yiv açma sırasında makaradan dışarı doğru yürür (helis çizer).
Boru Sehpası ile Hafif İçe Eğim (0.5° – 1°): 2 metreden uzun borularda mutlaka makaralı boru destek sehpası kullanılmalı; borunun dönme sırasında makineden dışarı kaymaması için borunun arka ucu makineden çok hafif (yaklaşık 0.5°–1°) aşağıda ve hafif sağa/içeri açılı ayarlanarak borunun makine aynasına yaslanarak dönmesi sağlanmalıdır.
Kademeli Hidrolik Basma ve Derinlik Stoperi: Boru dönerken hidrolik pompa kolu bir anda sonuna kadar basılmamalı; borunun her tam tur dönüşünde yarım veya bir pompa basılarak malzeme yorulmadan kademeli olarak şekillendirilmelidir. İlk boruda yiv derinliği kumpaslar veya yiv şerit metresi (pi-tape) ile ölçüldükten sonra makine üzerindeki derinlik ayar somunu kilitlenerek sonraki tüm boruların birebir aynı derinlikte çıkması garanti altına alınır.
Yiv açılacak boruların şantiyede hızlı ve dik kesimi için boru anahtarları ve makasları ile profil kesme makineleri kategorilerimizi inceleyebilirsiniz.
Yiv Açma Makineleri Karşılaştırma Tablosu
| Makine / Sistem Sınıfı | Boru Çapı Kapasitesi | Maks. Et Kalınlığı | Tahrik ve Hidrolik Yapı | İdeal Şantiye Uygulaması |
|---|---|---|---|---|
| Portatif Pafta Tipi Yiv Açıcı | 1-1/4" – 6" (DN32–DN150) | Sch 10 / Sch 40 (~7 mm) | Pafta Tahrikli + El Pompalı Hidrolik | Mevcut pafta makinesini yiv açıcıya dönüştürme |
| Motorlu 6" Yiv Açma Makinesi | 1" – 6" (DN25–DN150) | Sch 40 (7.1 mm'ye kadar) | 750W–1100W Motor + 8T Hidrolik | Bina içi yangın sprinkler ve branşman boruları |
| Ağır Hizmet 12" Yiv Açma | 2" – 12" (DN50–DN300) | Sch 40 (8–10 mm'ye kadar) | 1500W Redüktörlü + 15T Hidrolik | Ana yangın kolonları, kazan dairesi, fabrika hatları |
| Boru Destek Sehpası (Stand) | 1" – 12" Borular | 500 kg – 1.000 kg Taşıma | Bilyalı/Makaralı V-Başlık + Tripod | Uzun boruların makine ekseninde teraziye alınması |
