Kablo Bulma Cihazları

Bina elektrik ve zayıf akım tesisatlarında yüzlerce kablonun birleştiği dağıtım panolarında doğru hattı tespit etmek, bilgi işlem (IT) ve güvenlik kamerası (CCTV) sistemlerinde RJ45 Cat5/Cat6 ağ kabloları ile RJ11 telefon hatlarının uçlarını eşleştirmek, sıva altındaki kopuk veya kısa devre olmuş kabloların güzergahını duvarı kırmadan izlemek ve makaradaki kablonun metrajını ölçmek için kullanılan kablo bulma cihazları (saha adıyla kablo takip cihazları , ton jeneratörü / dedektör prob setleri ve network kablo test cihazları ), arıza bulma süresini saatlerden dakikalara indiren profesyonel ölçü aletleri grubudur. Basit voltaj test kalemleri yalnızca kablo ucunda 220V faz olup olmadığını gösterirken; kablo bulma ve izleme cihazları enerjisiz veya zayıf akımlı bir kablonun içine özel frekansta bir ses/radyo sinyali (ton) göndererek kablo demeti içinden o tekil kabloyu cımbızla çeker gibi bulmanızı sağlar. Makita Market olarak; elektronik test ve ölçüm cihazları liderlerimiz Uni-T ve Mastech markalarının akustik ton izleyicilerini, RJ45/BNC network test cihazlarını ve kablo uzunluk ölçer multimetrelerini geniş stoklarımızdan Türkiye geneli hızlı kargo avantajıyla sunuyoruz.
Çalışma Prensibi ve Kablo Türüne Göre Kablo Bulma ve Test Cihazı Çeşitleri
Elektrik taahhüt, telekomünikasyon ve ağ altyapısı ekiplerinin saha ihtiyaçlarına göre kablo bulma cihazları üç temel teknolojik grupta sınıflandırılır:
Akustik Ton Jeneratörü ve İndüktif Alıcı Problu Kablo Takip Cihazları (Line Finder)
Bir adet sinyal verici (Transmitter / Ton Jeneratörü) ve bir adet kablosuz sinyal alıcı kalemden (Receiver Prob) oluşan iki parçalı setlerdir. Uni-T (UT682 / UT683 serisi) kablo takip cihazlarında; verici ünite timsah (krokodil) klipslerle veya RJ11/RJ45 soketiyle aranan kablonun bir ucuna bağlanır ve hatta yüksek frekanslı bir sinyal basar. Teknisyen diğer odadaki buatın, patch panelin veya kablo tavasının yanına giderek alıcı probu kabloların üzerinde gezdirir; prob aranan kabloya yaklaştığında en yüksek sesli ve LED ışıklı ikazı vererek kablonun kılıfını soymadan doğru ucu buldurur.
TDR / Direnç Tabanlı Kablo Uzunluk Bulucu Multimetreler

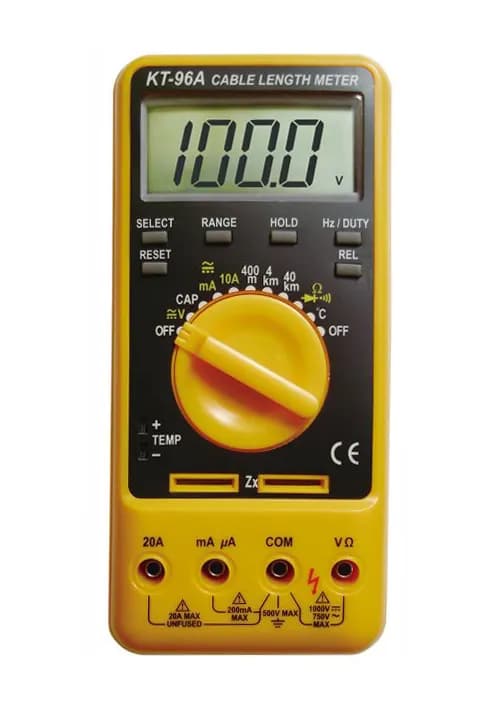

Kablo makaralarında kalan net metrajı veya tesisat borusu içinde hangi metrede kopukluk olduğunu ölçen gelişmiş analizörlerdir. Katalogda öne çıkan Mastech KT96A Kablo Uzunluk Bulucu Multimetre; 20 farklı standart bakır/alüminyum kablo kesitini (AWG ve mm²) hafızasında barındıran, ortam sıcaklığı kompanzasyonu yaparak iç direnç üzerinden makaradaki veya duvardaki kablonun toplam uzunluğunu metre/feet cinsinden yüksek doğrulukla hesaplayan ve aynı zamanda tam donanımlı bir multimetre olarak çalışan hibrit bir mühendislik cihazıdır.
Çok Fonksiyonlu Network (RJ45 LAN / Koaksiyel / PoE) Kablo Test Cihazları
Cat5e, Cat6, Cat6a, Cat7 ethernet kablolarında ve BNC koaksiyel kamera hatlarında 8 ince telin (pin 1–8) doğru sırada çakılıp çakılmadığını, hangi pinde kopukluk (open), kısa devre (short) veya çapraz bağlantı (cross) olduğunu grafik ekranda gösteren Uni-T (UT681 / UT685 serisi) cihazlardır. Ayrıca PoE (Power over Ethernet) voltaj testi yaparak switch'ten gelen beslemeyi doğrular.
Sıva Altı Kablo İzleme ve Enerjili Hatlarda Güvenlik Kuralları
Kablo bulma cihazlarıyla doğru sinyal takibi yapmak ve cihazı yakmamak için şu teknik kurallara dikkat edilmelidir:
Enerjisiz Hat Kuralı: Standart zayıf akım kablo bulucuların (ton jeneratörlerinin) timsah klipsleri kesinlikle 220V AC canlı şebeke elektriği olan kablolara doğrudan bağlanmamalıdır. Elektrik kablosu takip edilecekse önce sigorta kapatılmalı ve voltaj test kalemleri ile enerjinin kesildiği doğrulanmalıdır.
Tek Kutup Bağlantısıyla Daha Güçlü Sinyal: Sıva altındaki bir elektrik kablosunu takip ederken vericinin kırmızı klipsini aranan kabloya, siyah klipsini ise bağımsız bir topraklama noktasına bağlamak; sinyalin birbirini sönümlemesini önler ve duvar arkasından algılama derinliğini artırır.
Gürültü Filtreleme (Digital Tracing): Ortamda 50 Hz şebeke uğultusu veya floresan paraziti varsa dijital kodlu sinyal gönderen modeller tercih edilmeli ve alıcı proba kulaklık takılarak en zayıf sinyaller dahi net dinlenmelidir.
Duvar içindeki su borularını, ahşap dikmeleri ve betonarme demir donatılarını taramak için dedektörler, kablo kesme ve soket çakma işleri için ise makaslar ve pense, karga burun ve yan keski kategorilerimizi inceleyebilirsiniz.
Kablo Bulma Cihazları Karşılaştırma Tablosu
| Cihaz Sınıfı | Desteklenen Kablo Tipleri | Temel Fonksiyon | Temsili Katalog Modeli | İdeal Uygulama Alanı |
|---|---|---|---|---|
| Ton Jeneratörü & Prob Seti | Telefon (RJ11), LAN (RJ45), Elektrik Telleri | Kablo demeti içinde uç bulma, hat takibi | Uni-T UT682 / UT683 | Santral odaları, pano kablolama, sıva altı izleme |
| Kablo Uzunluk Bulucu | Bakır ve Alüminyum Enerji/Zayıf Akım Kabloları | Metraj ölçümü + True RMS Multimetre | Mastech KT96A | Kablo envanter sayımı, şantiye hakediş ve kopuk bulma |
| Network & PoE Tester | RJ45 (Cat5/6/7), RJ11, BNC Koaksiyel | 8 Pin sıra kontrolü, PoE testi, Port Flash | Uni-T UT681 / UT685 | IT sistem odaları, IP güvenlik kamerası kurulumu |
