Pensampermetreler
Endüstriyel elektrik panolarında, kompanzasyon ve trafo merkezlerinde, güneş enerjisi (GES) inverter kurulumlarında, otomasyon hatlarında ve otomotiv şarj-marş sistemi arıza tespitinde çalışan hattın enerjisini kesmeden ve kabloyu ayırmadan akım (Amper) ölçümü yapmak için pensampermetreler kullanılır. Ölçü aletleri kategorisinin en kritik elektriksel bakım ekipmanı olan pensampermetre (klampmetre), açılır-kapanır ferromanyetik çenesi (veya Hall etkisi sensörü) ile tek bir iletken etrafındaki manyetik alanı algılayarak kablodan geçen akımı güvenli şekilde ekrana yansıtır.
Küresel test ve ölçüm teknolojisi liderleri Uni-T ve Mastech başta olmak üzere profesyonel markaların yer aldığı bu kategoride; bina ve fabrika tesisatları için AC pensampermetreler , güneş panelleri ve araç aküleri için AC/DC True-RMS pensampermetreler , miliamper hassasiyetinde kaçak akım pensampermetreleri ve yüksek akımlı baralar için esnek (flex) bobinli modeller sunulur. Pensampermetre fiyatları ; DC akım ölçme yeteneğine (Hall Effect sensör), True-RMS (gerçek efektif değer) doğruluğuna, maksimum akım kapasitesine (400A, 600A, 1000A, 3000A), çene açıklığına ve CAT III / CAT IV elektriksel güvenlik sınıfına göre belirlenir.
Akım Tipi ve Sensör Yapısına Göre Pensampermetre Çeşitleri
Sahada ölçülecek akımın alternatif (AC) mi yoksa doğru akım (DC) mı olduğuna ve ölçüm yapılacak panonun sıkışıklığına göre pensampermetreler dört ana sınıfa ayrılır:
AC True-RMS Endüstriyel Pensampermetreler (400A – 1000A)
Fabrika dağıtım panolarında, asenkron elektrik motorlarında, aydınlatma ve iklimlendirme (HVAC) hatlarında 50/60 Hz şebeke alternatif akımını ölçmek için tasarlanan standart pensampermetrelerdir. Manyetik indüksiyon (akım trafosu) prensibiyle çalışan bu grupta Uni-T UT201+ / UT202A+ ve Mastech MS2008A / MS2108 serileri; akım ölçümünün yanı sıra prob girişleri sayesinde AC/DC voltaj, direnç, süreklilik (buzzer) ve diyot testlerini de tek cihazda birleştirir.
AC/DC (Hall Effect Sensörlü) Pensampermetreler
Standart AC pensampermetreler, sabit manyetik alan üreten doğru akımı (DC) ölçemez. Güneş enerjisi (solar PV) dizi kabloları, kesintisiz güç kaynakları (UPS), forklift ve otomobil akü şarj/marş akımları ile elektrikli araç (EV) sistemlerinde hem AC hem de DC akımı ölçebilmek için çene içinde Hall Effect (Hall Etkisi) yarı iletken sensörü barındıran AC/DC pensampermetreler zorunludur. Katalogda öne çıkan Uni-T UT203+ / UT204+ (400A–600A AC/DC True-RMS), UT210E (Mini AC/DC) ve UT216C (600A AC/DC + Inrush) ile Mastech AC/DC modelleri, tek tuşla sıfırlama (ZERO/REL) özelliği sayesinde DC manyetik kalıntıyı sıfırlayarak hassas ölçüm yapar.

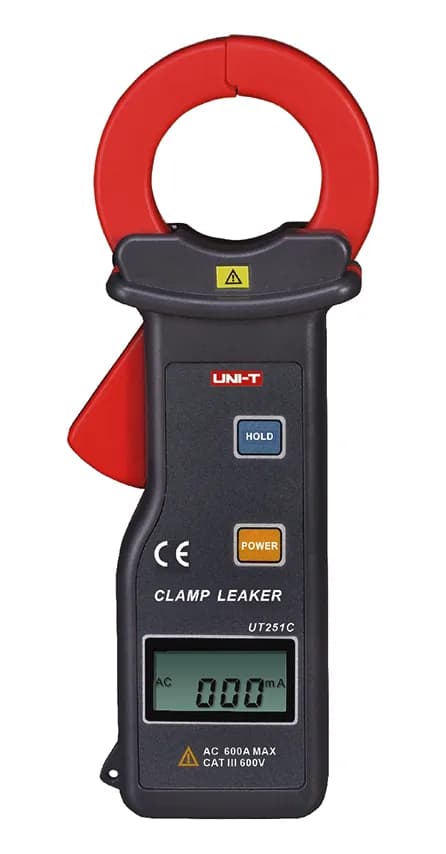

Kaçak Akım (Leakage) ve Miliamper Pensampermetreleri
Binalarda kaçak akım rölesinin (RCD - 30 mA / 300 mA) sebepsiz yere atmasına neden olan toprağa sızıntı akımlarını bulmak için kullanılan ultra hassas cihazlardır. Standart pensampermetreler 1 Amperin altındaki değerleri kabaca gösterirken, kaçak akım pensampermetreleri 0.001 mA (1 mikroamper) ile 0.01 mA çözünürlüğe sahiptir. Faz ve nötr kablosu çene içine birlikte alındığında giden ve dönen akım farkını (kaçak akımı) doğrudan miliamper cinsinden yakalar.
Esnek (Rogowski Bobinli / Flex) Yüksek Akım Pensampermetreleri
Sert demir çeneli pensampermetrelerin giremediği sıkışık pano köşelerinde, kalın bakır baralarda veya çoklu zırhlı kablolarda kullanılan esnek kordon (Rogowski bobini) uçlu modellerdir (Uni-T UT281 serisi gibi). İnce esnek halka baranın etrafından dolandırılarak kilitlenir ve 1.500 A ile 3.000 A AC arasındaki çok yüksek endüstriyel akımları kolayca ölçer.
Elektronik kart ve pano voltaj ölçümleri için kardeş kategorimiz olan multimetreler, yedek test kabloları için problar, temassız faz kontrolü için voltaj test kalemleri, aşırı akım çeken gevşek klemenslerin ısı tespiti için termal kameralar, izolasyon ve ortam analizleri için ise ölçüm cihazları kategorilerimizi inceleyebilirsiniz.
Pensampermetre Seçerken Dikkat Edilmesi Gerekenler
Elektrik bakım çantanıza veya işletmenize pensampermetre seçerken şu 5 teknik kriteri mutlaka değerlendirmelisiniz:
True-RMS (Gerçek Efektif Değer) Özelliği: Modern fabrikalarda hız kontrol cihazları (inverter/VFD), LED sürücüler ve bilgisayar güç kaynakları sinüs dalgasını bozarak harmonik üretir. Ortalama değer okuyan eski tip cihazlar bu hatlarda %30–%40 hatalı (düşük) akım gösterir; doğru okuma için mutlaka True-RMS ibareli modeller seçilmelidir.
Demeraj / Kalkış Akımı (Inrush Current) Modu: Elektrik motorları ve kompresörler ilk kalkış (start) anında çalışma akımının 5–8 katı anlık akım çeker. Inrush tuşu bulunan pensampermetreler (Uni-T UT216C / Mastech MS2108 gibi), ilk 100 milisaniyedeki bu tepe kalkış akımını yakalayarak sigorta seçimi ve motor sıkışması analizini kolaylaştırır.
VFD (Alçak Geçiren Filtre / Low Pass Filter) Desteği: Frekans konvertörlü (inverterli) motor çıkışlarında yüksek frekanslı anahtarlama gürültüsünü filtreleyip gerçek motor frekansı ve akımını ölçen VFD modu sanayi tesisleri için kritiktir.
Çene Açıklığı (Jaw Size - mm): Pano içindeki kablo kesitine veya bakır bara genişliğine göre 28 mm (kompakt), 35–42 mm (standart sanayi) veya esnek bobinli geniş çene açıklığı tercih edilmelidir.
CAT III 600V/1000V ve CAT IV 600V Güvenlik Sınıfı: Ana dağıtım panolarında ve trafo çıkışlarında ark patlaması riskine karşı uluslararası IEC 61010 standardında CAT III 1000V / CAT IV 600V korumalı cihazlar kullanılmalıdır.
Pensampermetre İle Akım Ölçerken "Tek İletken" Kuralı
Pensampermetre kullanımında yeni başlayanların yaptığı en temel hata, içinden faz, nötr ve toprak geçen 3 damarlı bir ana kabloyu (örneğin uzatma kablosunu veya TTR kabloyu) bütün olarak çene içine almaktır . Giden faz akımı ile dönen nötr akımının manyetik alanları birbirine ters yönlü olduğu için birbirini sıfırlar ve ekranda 0.00 A okunur. Akım ölçmek için pensampermetrenin çenesi mutlaka yalnızca tek bir iletken (sadece Faz veya sadece DC + kablosu) etrafına geçirilmelidir.
Pensampermetreler Karşılaştırma Tablosu
| Model / Tip | Marka | Akım Ölçüm Aralığı / Tip | Çene Açıklığı / Güvenlik Sınıfı | Kullanım Alanı |
|---|---|---|---|---|
| Uni-T UT202+ True-RMS AC Pensampermetre | Uni-T | 400 Amper AC / 600V AC/DC | 28 mm Çene / CAT III 600V (NCV Sensörlü) | Bina içi elektrik tesisatı ve monofaze hat akım kontrolü |
| Uni-T UT204+ AC/DC True-RMS Pensampermetre | Uni-T | 600 Amper AC & DC Akım | 28 mm Çene / Sıcaklık ve Frekans Ölçümü | Otomotiv şarj akımı, güneş enerjisi (GES) ve DC motor hatları |
| Mastech MS2108 AC/DC Çift Ekranlı | Mastech | 600A AC/DC / Inrush Özellikli | 26 mm Çene / Motor Kalkış Akımı Yakalama | Sanayi motorları, kompresör kalkış akımı ve trafo ölçümü |
| Uni-T UT210E Mini Hassas AC/DC | Uni-T | 100A AC/DC (1mA Yüksek Çözünürlük) | 17 mm Kompakt Çene (Dar Pano İçi Uyumlu) | Oto elektrik kaçak akım tespiti ve pano içi mikro akım ölçümü |
