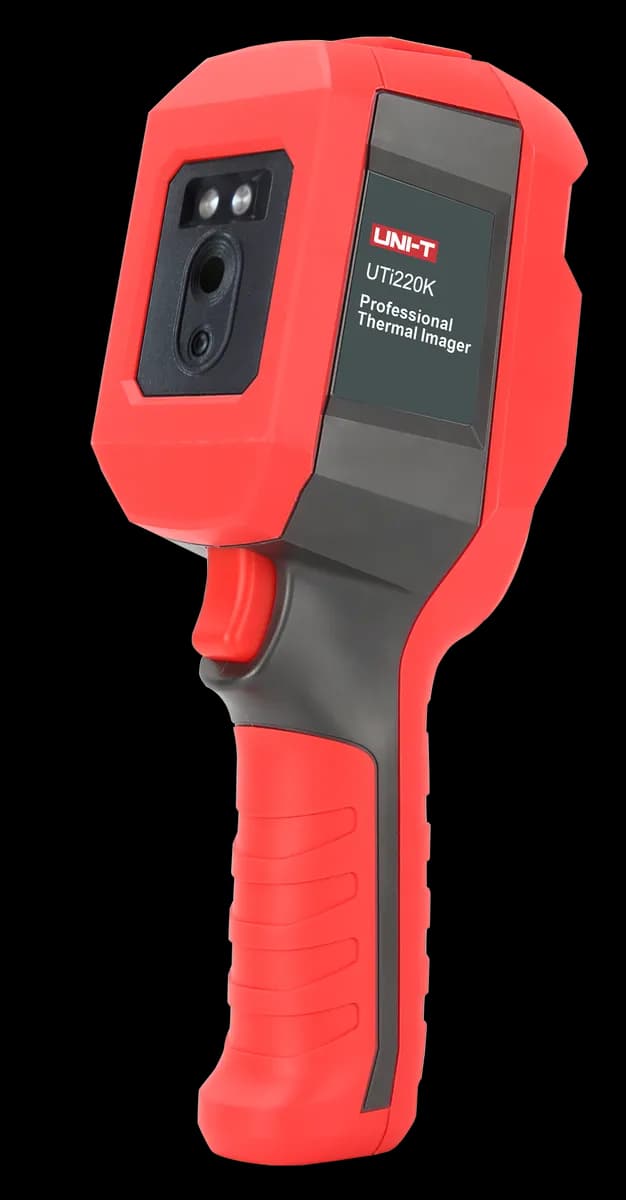

Termal Kameralar

Sıhhi tesisat ve yerden ısıtma borularındaki sıcak su kaçaklarının kırmadan tespitinde, elektrik dağıtım panolarındaki gevşek klemens ve aşırı ısınan şalt elemanlarının kestirimci bakımında, bina dış cephe ısı yalıtım (ısı köprüsü) analizlerinde ve elektronik anakart (PCB) kısa devre teşhisinde kullanılan termal kameralar , yüzeylerin yaydığı kızılötesi (infrared) ısı radyasyonunu renkli bir sıcaklık haritasına (termograma) dönüştüren ileri teknoloji görüntüleme cihazlarıdır. Tek bir noktanın sıcaklığını ölçen lazerli ateş ölçerlerin aksine, binlerce pikselin sıcaklığını aynı anda ekranda göstererek en sıcak (Hot-Spot) ve en soğuk (Cold-Spot) noktaları saniyede yakalar.
Lazer / ölçüm aletleri ana grubunun en gelişmiş arıza teşhis serisini oluşturan bu kategoride; endüstriyel ölçüm ve termografi uzmanı Uni-T başta olmak üzere profesyonel el tipi ve akıllı telefon/tablet uyumlu termal görüntüleme sistemleri yer alır. Termal kamera fiyatları ; kızılötesi sensörün (dedektörün) termal çözünürlüğüne (piksel sayısına), termal duyarlılığına (NETD - mK), ölçüm sıcaklık aralığına (-20°C ile +550°C ve üzeri), ekran yenileme hızına (Hz) ve çift kamera (görünür ışık + termal karıştırma) teknolojisine göre belirlenir.
Uygulama Alanına Göre Termal Kamera Kullanım Senaryoları
Yüzeyin altındaki veya içindeki sıcaklık farkını (Delta-T) milimetrik hassasiyetle görünür kılan termal kameralar, dört temel mühendislik ve ustalık alanında iş gücü ve kırım maliyetini sıfıra indirir:
Su Kaçağı Tespiti, Yerden Isıtma ve Kalorifer Tesisatı Kontrolü
Şap ve seramik altında kalan sıcak su borularında, kombi kolektör hatlarında ve yerden ısıtma serpantinlerinde oluşan su sızıntılarını fayansları kırmadan noktasal olarak bulmanın en kesin yoludur. Kombi yüksek sıcaklığa açıldığında borudan sızan sıcak suyun şap altında yayıldığı bölge termal kamera ekranında parlak kırmızı/sarı bir leke olarak belirir. Aynı zamanda radyatör peteklerinin alt kısmında oluşan tortu tıkanıklıkları ve yerden ısıtma borularının tam geçiş güzergahı (delme işlemi öncesinde boruyu patlatmamak için) saniyeler içinde görüntülenir.
Elektrik Panoları, Trafo ve Mekanik Rulman Kestirimci Bakımı
Fabrikalarda yangınların ve plansız duruşların en büyük nedeni, elektrik panolarındaki gevşemiş klemenslerin, aşırı yüklenmiş kontaktörlerin veya dengesiz faz yüklerinin yarattığı gizli ısınmalardır. Termal kamera ile enerji kesintisi yapmadan (uzaktan temassız olarak) taranan bir panoda, gevşek bir kablo pabucu veya bozulmak üzere olan bir motor rulmanı daha arıza çıkarmadan parlak ısı noktasıyla kendini belli eder ve raporlanır.
Bina Isı Yalıtımı, Çatı Su Sızıntısı ve Otomotiv/PCB Arıza Tespiti
Mantolama eksikliği olan dış cephe ısı köprülerinin, pencere doğrama hava sızıntılarının ve çatı/teras nemlenme bölgelerinin tespitinde kullanılır. Elektronik onarım laboratuvarlarında ise kısa devreye düşmüş bir anakart (PCB) üzerine voltaj verildiğinde, arızalı mikro kapasitör veya entegre saniyeler içinde ısınarak termal kamerada parlar.
Termal Çözünürlük (IR Piksel) ve NETD (Termal Duyarlılık) Nedir?
Termal kamera seçerken normal fotoğraf kamerası çözünürlüğü (MP) ile Kızılötesi (IR) Termal Çözünürlük birbirine karıştırılmamalıdır:
IR Termal Çözünürlük (ör. 120x90, 160x120, 256x192, 384x288): Sensör üzerindeki gerçek ısı algılayıcı mikrobolometre piksel sayısıdır. Örneğin 256x192 çözünürlüklü bir kamera ekranda aynı anda 49.152 ayrı noktanın sıcaklığını ölçer; piksel sayısı arttıkça kalın şap altındaki ince yerden ısıtma borusunun sınırları çok daha net ve keskin görünür.
NETD (Termal Hassasiyet - <40mK / <50mK / <60mK): Kameranın ayırt edebildiği en küçük sıcaklık farkıdır. 50 mK (0.05°C) ve altındaki değerler, nemlenmiş bir duvar ile kuru duvar arasındaki 0.05 derecelik mikro sıcaklık farkını bile net biçimde renklendirir.
Noktasal uzaktan sıcaklık ölçümü için kardeş kategorimiz olan lazer sıcaklık ölçerler sayfasına, ortam iklimlendirme takibi için sıcaklık ve nem ölçerler bölümüne göz atabilirsiniz. Pano kontrollerinizi tamamlamak için multimetreler ve pensampermetreler kategorilerimizi inceleyebilirsiniz.
Termal Kamera Seçerken Dikkat Edilmesi Gerekenler
Tesisat, elektrik bakımı veya inşaat denetimi işleriniz için doğru termal kamerayı seçerken şu teknik kriterleri değerlendirmelisiniz:
Kullanım Amacına Göre Çözünürlük Seçimi: Genel elektrik panosu ve motor kontrollerinde 120x90 veya 160x120 çözünürlük yeterli olurken; seramik/şap altı su kaçağı tespiti, bina yalıtımı ve elektronik kart (PCB) analizlerinde 256x192 ve üzeri yüksek çözünürlüklü modeller tercih edilmelidir.
Görünür Işık Kamerası ve Görüntü Birleştirme (PIP / Fusion): Sadece termal görüntüde hangi kablonun veya vananın ısındığını anlamak bazen zor olabilir; gerçek kamera görüntüsü ile termal görüntüyü üst üste bindiren (Çift Kameralı / PIP ) modeller klemens etiketlerinin bile okunmasını sağlar.
Renk Paletleri (Demir Kırmızısı, Gökkuşağı, Siyah/Beyaz, Lav): Farklı zeminlerde en yüksek kontrastı yakalamak için çoklu renk paleti (ör. su kaçağında yüksek kontrastlı Gökkuşağı/Rainbow, elektrik panosunda Demir/Ironbow) sunan cihazlar seçilmelidir.
PC Analiz Yazılımı, Wi-Fi ve Şarjlı Batarya: Müşteriye veya fabrika yönetimine resmi arıza raporu sunabilmek için SD karta JPEG/veri kaydeden, PC raporlama yazılımı bulunan ve uzun ömürlü Li-Ion bataryalı (Type-C şarjlı) modeller aranmalıdır.
Emisivite (Yansıma) Ayarı ve Germanyum Lens Koruma Kuralları
Termal kameralar parlak, cilalı metal yüzeylere (örneğin parlak bakır bara, krom boru veya ayna) tutulduğunda metalin kendi sıcaklığını değil, karşıdaki kullanıcının vücut ısısının yansımasını gösterebilir. Parlak metallerde doğru ölçüm için cihaz menüsünden Emisivite (Yayma Katsayısı) değeri düşürülmeli veya parlak metal üzerine küçük bir parça siyah izole bant yapıştırılarak bandın üzerinden ölçüm alınmalıdır. Ayrıca termal kameraların merceği normal camdan değil, özel Germanyum elementinden üretilir; mercek kesinlikle sert bezle veya alkol/tinerle silinmemeli, yalnızca yumuşak mikrofiber lens beziyle tozdan arındırılmalıdır.
Termal Kameralar Karşılaştırma Tablosu
| Model / Tip | Marka | Termal Çözünürlük | Sıcaklık Aralığı & Hassasiyet | Kullanım Alanı |
|---|---|---|---|---|
| Uni-T UTi120S Endüstriyel Termal | Uni-T | 120x90 Piksel (IR) | -20°C ile +400°C / ±2°C Doğruluk | Elektrik panolarında aşırı ısınan sigorta ve klemens tespiti |
| Uni-T UTi260B Çift Kameralı Ağır Seri | Uni-T | 256x192 Piksel / Çift Lens | Harmanlama Modu & MicroSD Kart Kaydı | Bina ısı yalıtımı, boru kaçakları ve rulman aşınmaları |
| Mastech MS6514 Çift Kanallı Termometre | Mastech | K/J/T/E Probu Desteği | -200°C ile +1372°C / 1000 Grup Dahili Hafıza | İklimlendirme (HVAC) serpantin ve kazan sıcaklık kontrolü |
| Guide Sensmart PC210 Hızlı Odaklı | Guide | 256x192 Piksel / 1 Sn Açılış | 16 Saat Pil Ömrü / 2 Metre Düşme Dayanımı | Güneş enerjisi (GES) panelleri ve endüstriyel tesis denetimi |
